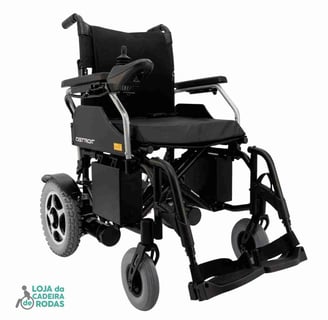

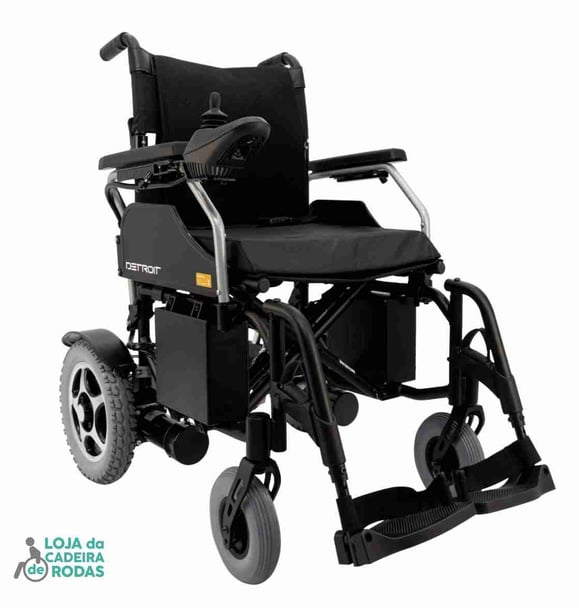

Cadeira de Rodas Motorizada D800
R$7300.00
Sobre o Produto
A cadeira de rodas motorizada D800 foi projetada para fornecer mobilidade, independência e conforto para pessoas com dificuldades de locomoção. Com capacidade de 120 kg, dois motores de 250 W e autonomia média de 22 km, essa cadeira de rodas proporciona estabilidade, desempenho confiável em diferentes terrenos e longos períodos de uso. Equipada com um joystick ambidestro, garante controle preciso para usuários canhotos ou destros.
Conhecendo o Produto
Encosto: Parte traseira da cadeira onde o usuário apoia as costas.
Assento: Superfície onde o usuário se senta.
Controlador: Dispositivo utilizado para controlar a cadeira de rodas.
Baterias: Fontes de energia que alimentam a cadeira.
Estrutura: Chassi principal da cadeira que sustenta todos os componentes.
Apoio para pés: Suportes onde o usuário pode descansar os pés.
Rodas dianteiras: Rodas localizadas na parte frontal da cadeira.
Anti tombo: Dispositivo que evita que a cadeira tombe para trás.
Rodas traseiras: Rodas localizadas na parte traseira da cadeira.
Motor: Dispositivo que fornece potência para mover a cadeira.
Apoio de braço: Superfícies laterais onde o usuário pode descansar os braços.
Manopla: Parte utilizada para ajustar ou manusear componentes da cadeira.
Montagem
Passo 1: Retire o produto da embalagem em um espaço amplo.
Passo 2: Abra a estrutura, apoiando as barras de suporte do assento na guia da estrutura principal.
Passo 3: Escolha o lado apropriado (direito ou esquerdo) para a montagem do controlador da cadeira. Após, insira a barra de apoio do controlador no suporte conectado ao apoio de braço. Fixe o controlador utilizando o manipulador fornecido, girando-o no sentido horário. Por fim, use o velcro preso ao cabo para prendê-lo ao apoio de braços.
Passo 4: Realize o encaixe do encosto rebatível levantando as manoplas. Um som de “click” irá confirmar que o encaixe foi realizado corretamente, indicando a fixação da estrutura.
Passo 5: Para o encaixe do apoio de pés, realize o movimento de encaixe de forma angular, de forma que a primeira conexão seja entre o tubo do apoio de pés e a estrutura principal. Após, empurre o apoio de pés para baixo, até que a guia de plástico esteja abraçada na estrutura principal.
Passo 6: Conecte o sistema anti-tombo na estrutura, escolhendo entre as duas opções de regulagem do tubo. Para finalizar, encaixe o pino E para realizar a fixação.
Passo 7: Para finalizar, faça a conexão dos cabos que conectam a bateria ao controlador para permitir a operação do produto. Os encaixes são demarcados na cor vermelha, como indicado nas imagens a seguir:
Localização das alavancas do motor: Ao usar a cadeira motorizada D800 Dellamed pela primeira vez, verifique a posição do motor. Um bipe ao ligar o controlador indica que o motor ou uma das duas rodas está no modo manual. As alavancas para cima significam operação manual, enquanto alavancas para baixo ativam o modo automático, permitindo o controle da cadeira pelo controlador.
Utilização do Controlador
Controlador e suas funções: Após o usuário sentar-se na cadeira de rodas, deve-se segurar o botão liga/desliga durante 3 segundos. Quando as luzes do controlador acenderem e o sistema estiver disponível, o equipamento poderá ser utilizado.
Dicas de Uso:
Status de carga da bateria: Indica a quantidade de energia disponível na bateria.
Ligar/desligar: Botão utilizado para ativar ou desativar o controlador.
Buzina: Dispositivo sonoro para alertar a presença do usuário.
Indicador de velocidade: Mostra a velocidade atual da cadeira de rodas.
Aumentar velocidade: Botão para aumentar a velocidade.
Diminuir velocidade: Botão para diminuir a velocidade.
Controlador de direção: Utilizado para controlar a direção da cadeira.
Operando a cadeira de rodas: Ao operar pela primeira vez, empurre o controlador de direção para todos os sentidos. Teste a mobilidade da cadeira de rodas e adapte-se às múltiplas direções aplicadas pelo controlador. A velocidade da cadeira de rodas pode ser ajustada a partir dos botões disponíveis no controlador. Com 5 níveis de velocidade, recomenda-se iniciar a operação em uma velocidade reduzida para uma melhor adaptação ao produto.
Ajustando a altura do apoio para pés: O apoio para os pés oferece três opções de altura para escolher. Para ajustar o nível desejado, gire o manípulo no sentido anti-horário e selecione um dos três níveis disponíveis. Em seguida, gire o manípulo no sentido horário para fixar o pedal à cadeira, como ilustrado nas imagens a seguir:
Apoio de braços rebatíveis: Pressione a alavanca que mantém o apoio de braço fixo à estrutura e puxe-o para cima, em um ângulo de 90°.
Ajuste de altura dos rodízios dianteiros: Regule a altura dos rodízios dianteiros conforme sua necessidade, desparafusando o rodízio do garfo e posicionando-o na altura desejada.
Indicação em LED do carregador da bateria: O LED presente no carregador irá mudar de cor dependendo do status da bateria e seu carregamento.
- Luz vermelha: Indica que a bateria está carregando.
- Luz verde: Indica que a bateria está carregada ou não está conectada ao controlador.
- Luz apagada: O carregador irá apagar automaticamente assim que a carga estiver completa e a luz do carregador permanecer acesa durante 1 hora.
- Luz verde alternada: Se a luz verde estiver piscando no carregador, significa que a bateria e o carregador estão com polaridades opostas, e a carga não será efetuada.
Cuidados Gerais do Produto
- Carregador: Utilize apenas o carregador que acompanha o produto de sua origem. Não utilize carregadores paralelos pois podem apresentar oscilações ou correntes alternativas durante a recarga da bateria, comprometendo assim a vida útil do produto.
- Carga Inicial: Antes de utilizar a cadeira de rodas pela primeira vez, garanta que ela receba entre 8 e 10 horas de carga.
- Conexão dos Cabos: Conecte os dois cabos que constituem o carregador, após plugue o cabo abaixo do controlador para iniciar a recarga.
- Fonte do Carregador: A fonte do carregador auxilia na conversão da rede balanceando a passagem de energia, evitando oscilações durante a recarga.
- Capacidade da Bateria: A capacidade da bateria é de 20Ah com duas peças acopladas na lateral da cadeira de rodas. O tempo de carga será determinado pelo restante de bateria acumulada anteriormente pelo produto; quanto menos bateria, mais tempo levará para recarregar a cadeira de rodas totalmente.
Especificações Técnicas
Comprimento Total: 1050 mm
Largura Total: 690 mm
Altura Total: 900 mm
Profundidade do Assento: 420 mm
Largura do Assento: 480 mm
Altura do Assento: 450 mm
Largura mínima fechada: 400 mm
Peso máximo suportado: 120 kg
Peso líquido: 40,5 kg
Especificações do Motor
Modelo: Motor de ímã permanente MY1016Z-250W24V
Tensão nominal: 24Vcc
Nível de isolamento: Nível B
Grau de proteção: IP33
Poder de saída: 250W
Corrente nominal: 13.4A
Especificações da Bateria
Capacidade da Bateria: 12V20Ah
Especificações do Carregador
Modelo do carregador: DZQS2420-06/24V2A
Tensão de entrada: AC100-240V 50/60 Hz 1.0 Ah
Tensão de saída: DC29.4V 5A
Condições de Uso e Armazenagem
Temperatura ambiente: -10°C ~ 50°C
Umidade relativa do ar: 20% ~ 90%
Pressão atmosférica: 80kpa ~ 123kpa, sem fortes interferências atmosféricas
Armazenagem: A D800 deve ser armazenada em lugares com boa ventilação, sem a presença de gases nocivos que podem ser agentes corrosivos, comprometendo a durabilidade e vida útil do produto. Não armazene o produto em lugares com altas temperaturas ou lugares com exposição ao sol. Se o produto não for utilizado durante um longo período, certifique-se de que ele seja totalmente desligado. Se o produto não for utilizado dentro do período de um mês, será necessário realizar uma carga na bateria, prolongando sua vida útil
